Tece - TeceDrainprofile - afvoer laag - DN 40 - horizontaal

TECEdrainprofile afvoer laag, DN 40 met zijuitloop

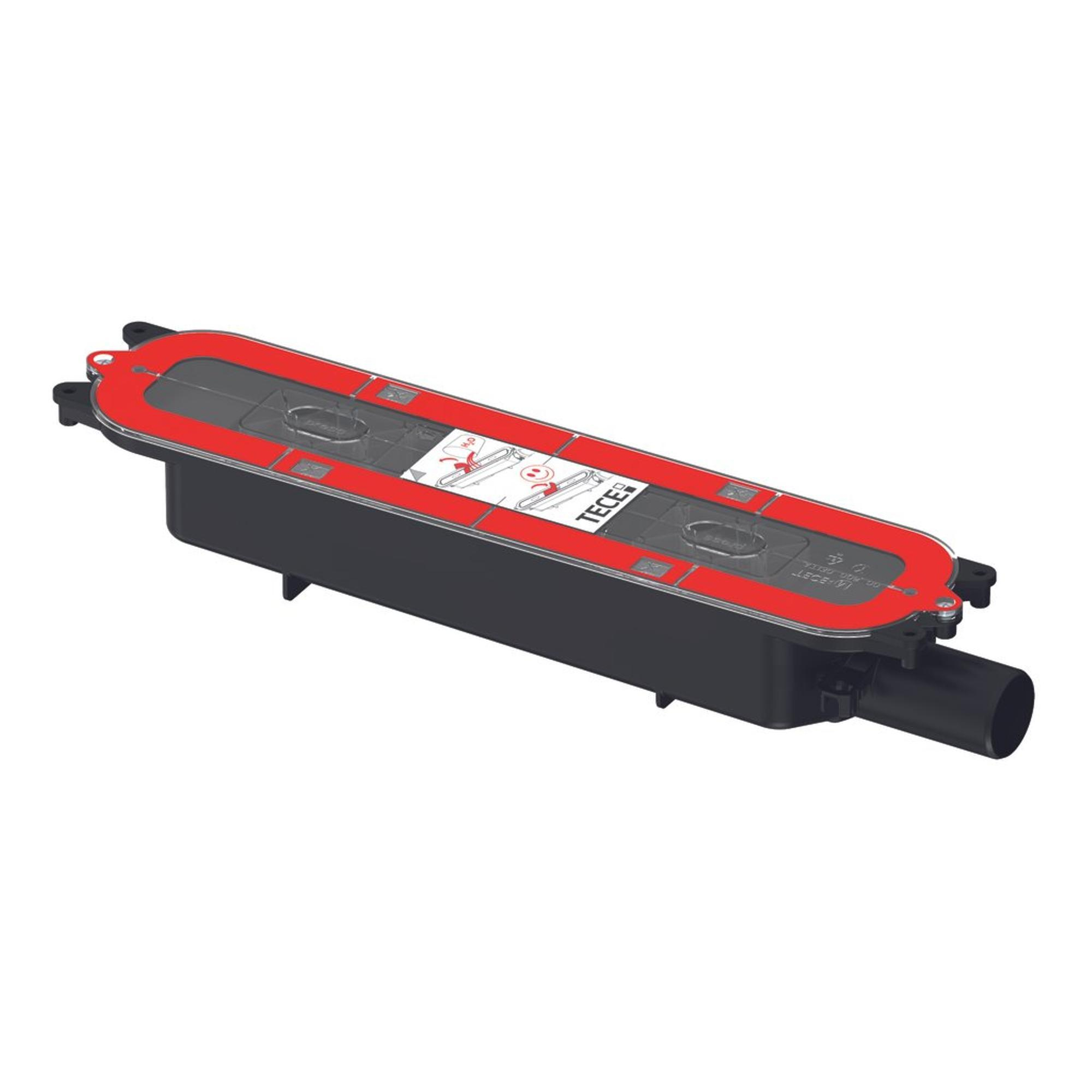

Dit is het afvoerlichaam van het TECEdrainprofile-systeem: het deel dat in de dekvloer wordt ingebouwd en het douchewater naar de afvoerleiding leidt. Het zichtbare RVS-profiel met deksel, de goot die je in de doucheruimte ziet, is een apart artikel en zit hier niet bij. Dit is de lage variant met een zijwaartse, horizontale aansluiting op DN 40, voor vloeren met beperkte opbouwhoogte.

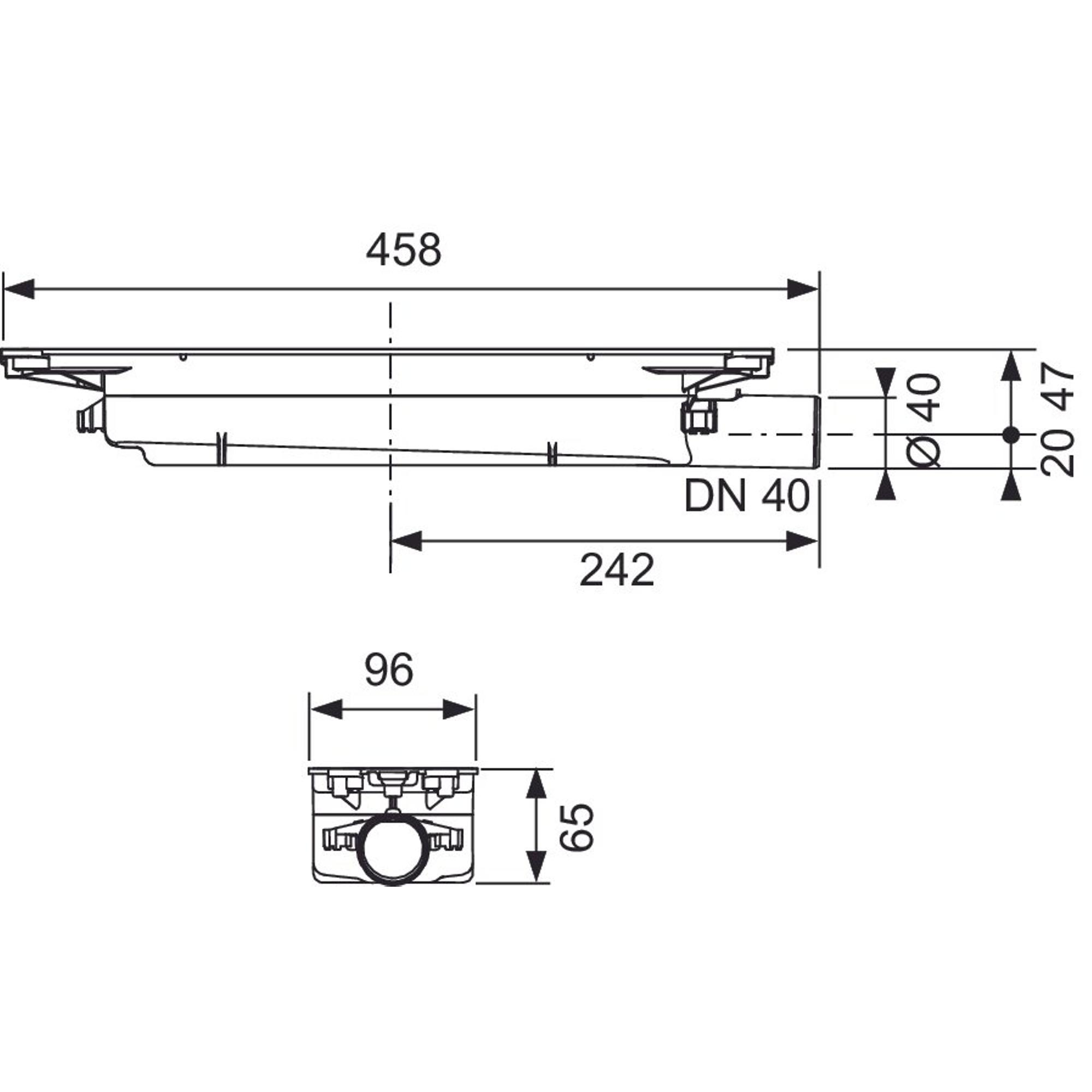

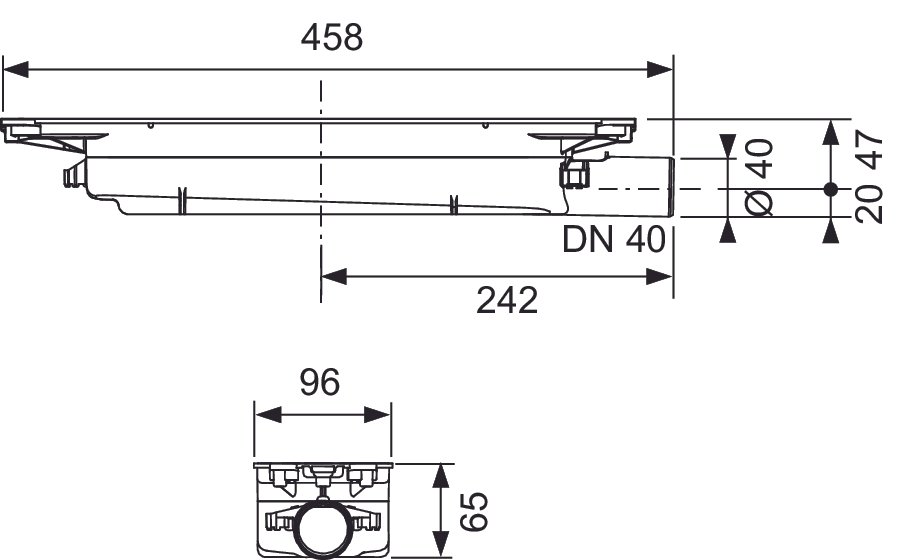

De inbouwhoogte is circa 65 mm, gemeten van de onderkant van de afvoer tot de bovenkant van de dekvloer; het lichaam meet ongeveer 46 bij 9 cm. Die hoogte bepaalt of de goot in je vloeropbouw past en is bij renovatie meestal het knelpunt. Meet de beschikbare hoogte na voordat je bestelt.

Waarom kiezen voor deze afvoer?

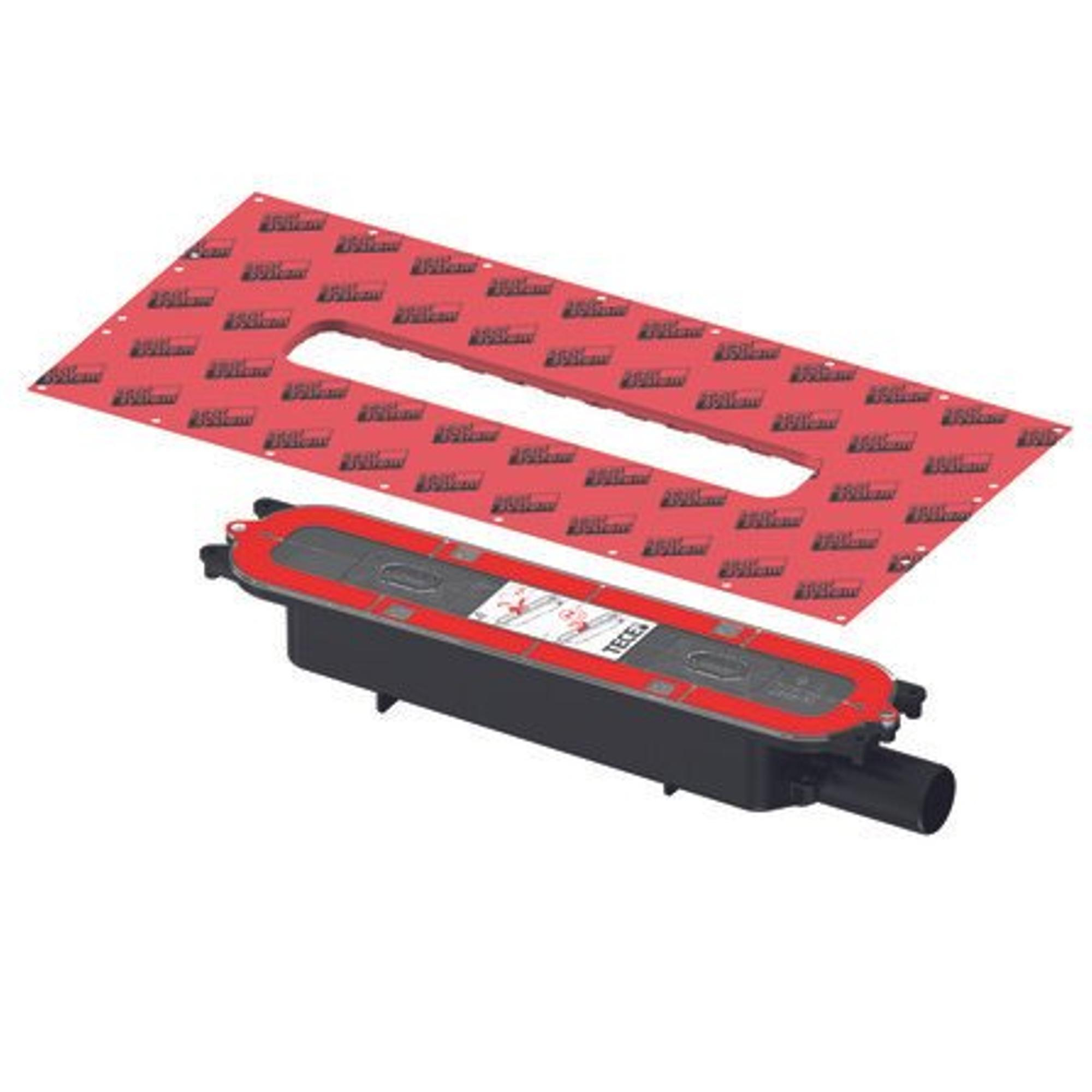

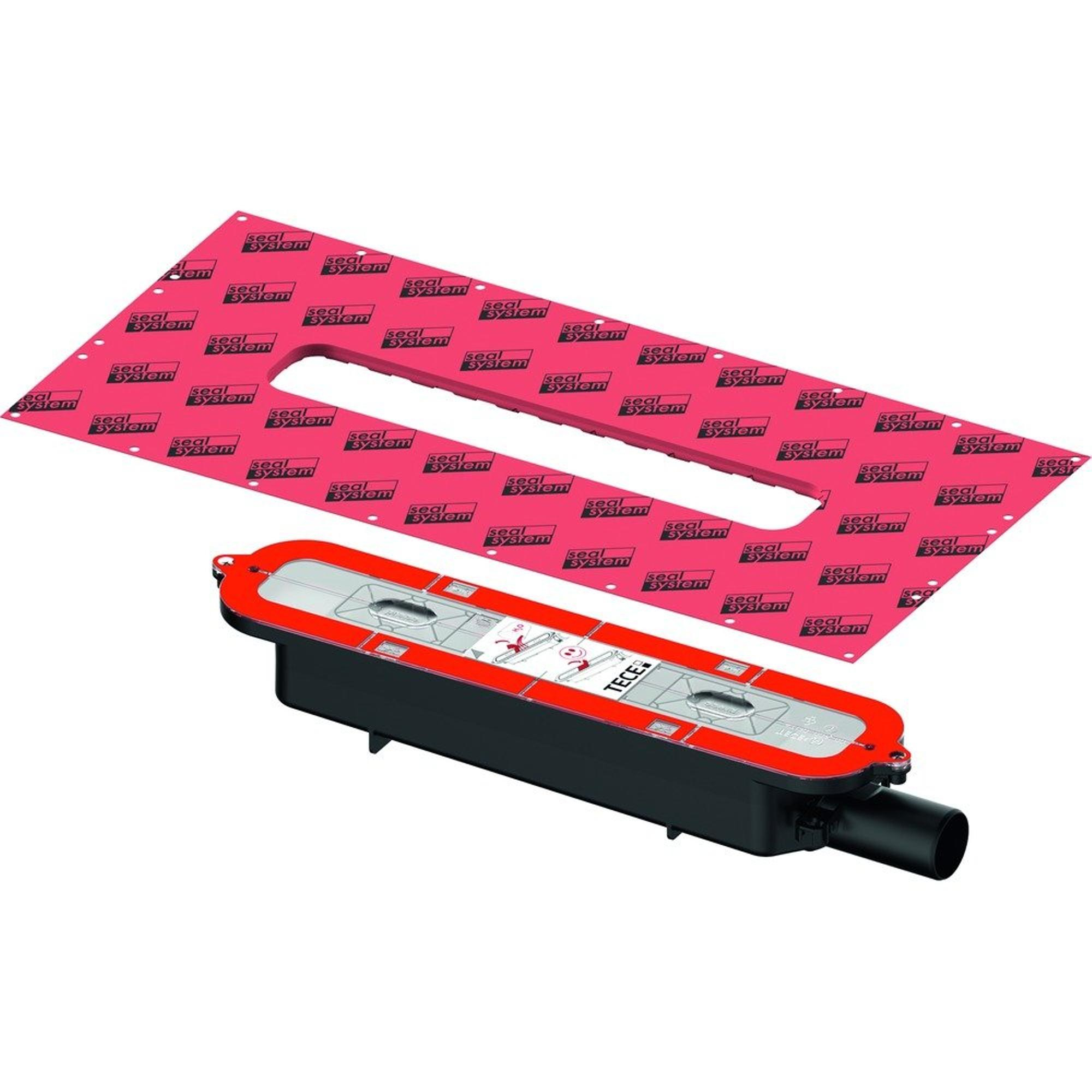

• Manchet al gemonteerd: de klikbare Seal System-afdichtmanchet zit er vanuit de fabriek op en sluit aan volgens DIN 18534, de norm voor afdichting onder tegelwerk.
• Zijwaartse DN 40-aansluiting: de leiding loopt horizontaal weg, zodat je onder de goot minder hoogte nodig hebt.
• Uitneembare geurafsluiter: deze stankafsluiter houdt rioollucht buiten en neem je zonder gereedschap uit via de push-functie van het profieldeksel.

Installatie en waterdichting

De afvoer wordt in de dekvloer geplaatst en tot de vloerafwerking beschermd met de meegeleverde bouwbeschermkap. De manchet vormt de overgang naar de afdichtingslaag van de douchevloer, bijvoorbeeld vloeibare folie met kimband. Plaatsing, afschot en afdichting bepalen of de douche waterdicht blijft: laat dit door een installateur of tegelzetter doen, vóór het afwerken van vloer en wand. De exacte afvoercapaciteit staat op het actuele productblad; check die bij een grote hoofddouche, want een regendouche vraagt al snel 20 tot 30 liter per minuut.

Wat wordt meegeleverd en wat heb je nog nodig?

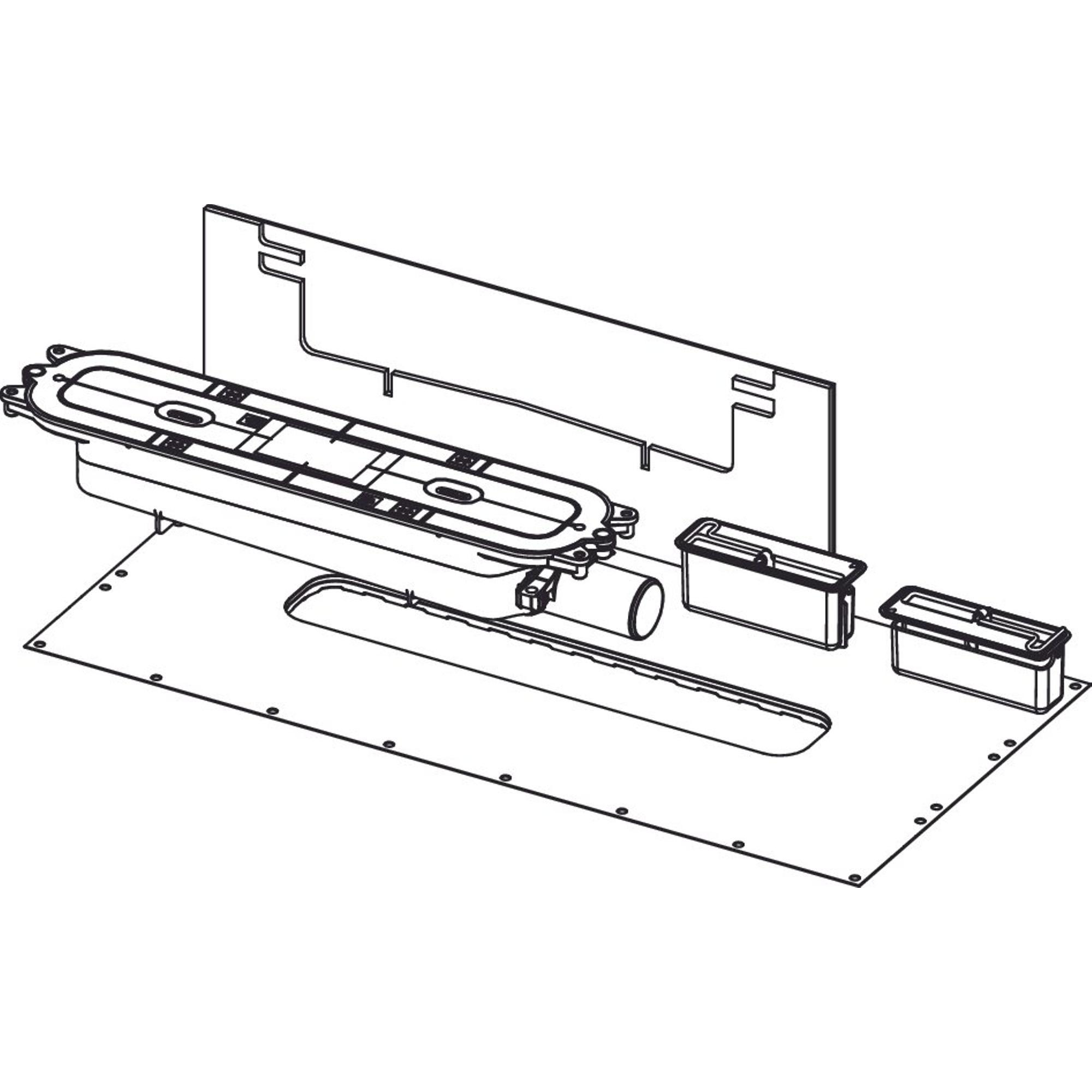

Meegeleverd zijn het afvoerlichaam met dekvloerverankering, de voorgemonteerde afdichtmanchet, de geurafsluiter, een verschuifbare afdichting voor de aansluiting op het profiel, een geluidsisolatiestrip voor de wandaansluiting en de bouwbeschermkap. Het RVS-profiel met rooster bestel je apart: in 800, 900, 1000 of 1200 mm, af te korten, in geborsteld of gepolijst RVS en in PVD-uitvoeringen. Montagevoeten, geluidsisolatiemat en haarzeef zijn optioneel.

Controleer dit vóór de bestelling

• Beschikbare hoogte in de vloeropbouw tegenover circa 65 mm inbouwhoogte.
• Of je afvoerleiding DN 40 is en horizontaal kan worden aangesloten.
• De plaats van de goot langs de wand en de passende profiellengte.
• De benodigde afvoercapaciteit voor jouw douche.
• Hoe de afdichting van de douchevloer wordt opgebouwd.
• Dat je profiel met rooster en gewenste accessoires apart meebestelt.
