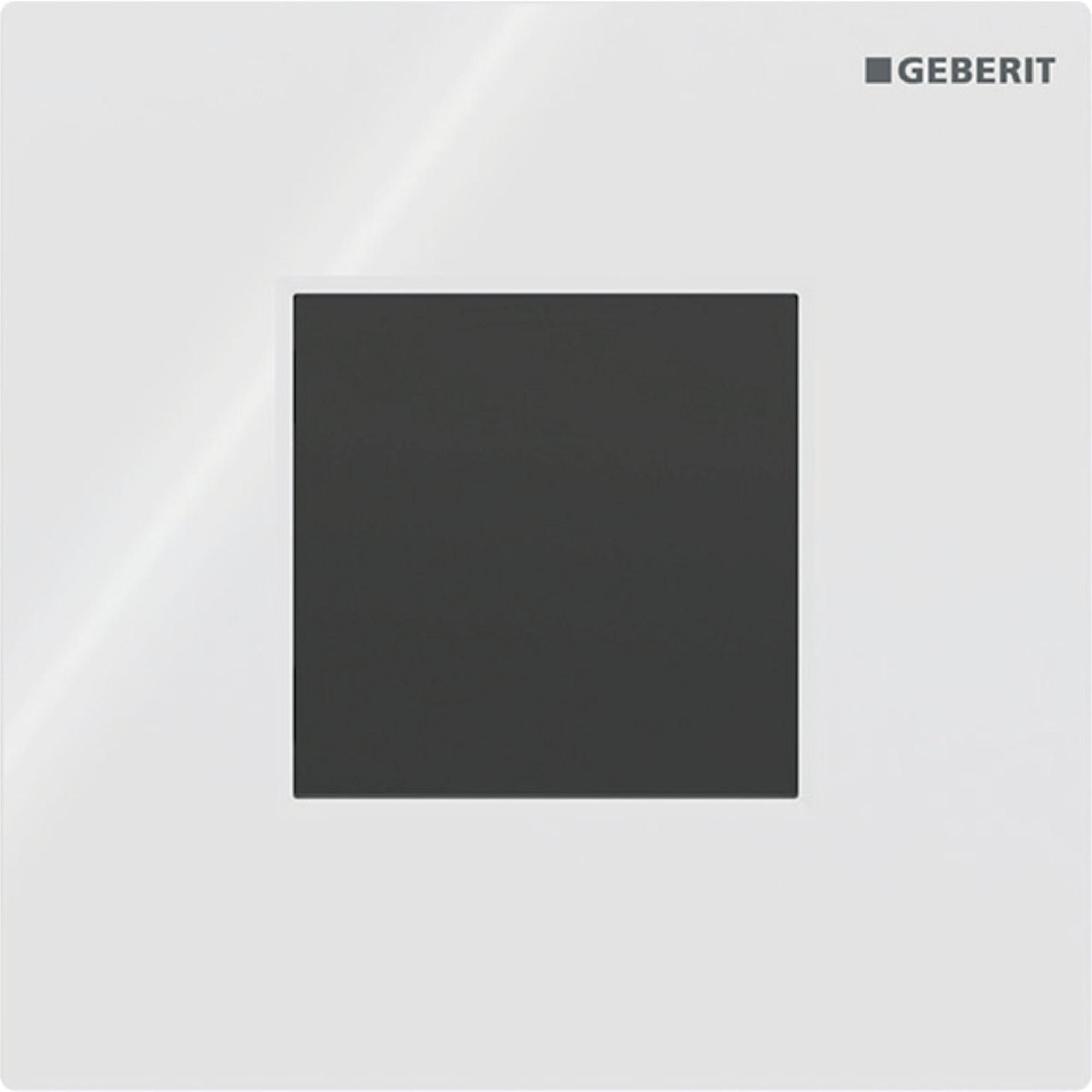

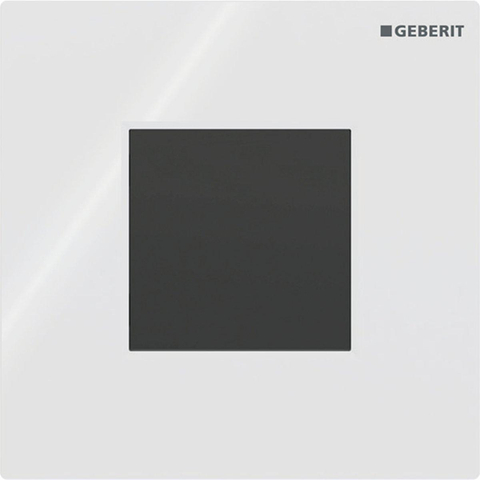

Geberit Type01 urinioir bedieningsplaat - 230V - vierkant - alpien wit

Geberit Type01 urinoir bedieningsplaat 230V, vierkant in alpine wit

Deze Geberit Type01 bedieningsplaat is het zichtbare deel van een elektronische urinoirspoelbesturing op netvoeding. Een infraroodsensor in de plaat registreert wanneer het urinoir wordt gebruikt en start daarna zelf de spoeling: aanraken is niet nodig. Dat is prettig in ruimtes met veel wisselende gebruikers, zoals horeca, kantoren, praktijkruimtes en openbare toiletten, en het zorgt ervoor dat er ook wordt gespoeld wanneer een gebruiker dat zelf niet doet.

Deze uitvoering is vierkant, afgewerkt in alpine wit en werkt op 230 V netspanning, dus zonder batterijen die je periodiek moet vervangen. Belangrijk voordat je bestelt: dit is de bedieningsplaat van de spoelbesturing, geen compleet spoelsysteem. Je hebt een Geberit inbouwelement voor urinoirs met de bijbehorende inbouwset voor urinoirbesturing nodig (systemen vanaf bouwjaar 2009) en een 230V-aansluiting achter de wand. Het urinoir zelf hoort er niet bij.

Waarom kiezen voor deze uitvoering?

• Contactloze spoeling: de zelfregelende infraroodsensor detecteert gebruik en spoelt automatisch, zodat niemand een toets hoeft aan te raken.
• Geen batterijwissel: door de voeding op netspanning vervalt het periodiek vervangen van batterijen, wat vooral scheelt bij intensief gebruikte of lastig toegankelijke toiletruimtes.
• Waterverbruik afstembaar: spoeltijd, verblijftijd en de hybride modus zijn instelbaar, zodat de spoeling past bij het werkelijke gebruik.
• Intervalspoeling bij leegstand: blijft het urinoir langere tijd ongebruikt, dan kan het systeem zelf spoelen, instelbaar van 1 tot 168 uur met 24 uur als fabrieksinstelling.
• Stevige uitvoering: de plaat is gemaakt van zinkspuitgietwerk en daarmee geschikt voor toiletruimtes met veel gebruikers.

Zo werkt de automatische spoeling

De infraroodsensor bewaakt de zone voor het urinoir en stelt zichzelf bij op de omgeving. Zodra de gebruiker wegloopt, volgt de spoeling. Hoe lang die duurt bepaal je zelf: de spoeltijd is instelbaar van 1 tot 15 seconden, met 7 seconden als fabrieksinstelling. Ook de verblijftijd, dus hoe lang iemand aanwezig moet zijn voordat een spoeling wordt vrijgegeven, is instelbaar van 3 tot 15 seconden. Met de dynamische spoeltijdaanpassing stemt de besturing de hoeveelheid water af op die verblijftijd, en met een instelbare voorspoeling laat je de keramiek vooraf bevochtigen.

Valt de stroom uit, dan sluit het ventiel, zodat er geen water ongecontroleerd blijft doorlopen. Komt de spanning terug, dan volgt eenmalig een spoeling.

Instellen en tijdelijk uitschakelen

Instellingen wijzigen en gegevens uitlezen gebeurt met de Geberit Service Handy, een servicetool voor installateur of beheerder. Je hebt daarvoor geen app, account of internetverbinding nodig. Voor het schoonmaken kan de spoeling tijdelijk worden uitgeschakeld met de Geberit Clean Handy, zodat de sensor niet reageert op de poetsbeweging. Beide hulpmiddelen zijn losse Geberit-artikelen en horen niet bij deze plaat.

Compatibiliteit en montage

De plaat wordt voor de wand gemonteerd op de inbouwset van een Geberit urinoirspoelbesturing. Aantoonbaar geschikt is de combinatie met het Geberit Duofix-element voor urinoirs (universeel, bouwhoogte 112 tot 130 cm) en de uitvoering daarvan voor een douchekop. Heb je al een Geberit inbouwelement voor een urinoir in de wand, controleer dan het type en het bouwjaar en of daarin een inbouwset voor urinoirbesturing is opgenomen. Alleen dan past deze plaat zonder aanpassing; dat het om Geberit gaat, betekent niet automatisch dat elke bestaande installatie geschikt is.

De voeding loopt via een transformator met controlelampje. De 230V-aansluiting moet achter de wand aanwezig zijn en volgens de geldende elektrische voorschriften worden aangelegd. Laat dat deel van de installatie door een installateur of elektricien uitvoeren en houd de besturing bereikbaar voor service, ook na het afwerken van de wand.

Technische punten die de keuze bepalen

• Beschermingsgraad IP45 en een opgenomen vermogen van minder dan 0,5 W.
• Nominale spanning 110 tot 240 V AC, bedrijfsspanning 4,5 V DC via de transformator.
• Debiet 0,18 l/s dankzij de ingebouwde debietbegrenzer.
• Benodigde dynamische waterdruk 1 tot 8 bar en een maximale watertemperatuur van 30 °C.

Wat heb je eventueel nog nodig?

• Noodzakelijk: een Geberit inbouwelement of inbouwreservoir voor urinoirs met inbouwset voor urinoirbesturing, plus een 230V-voeding bij het urinoir.
• Afhankelijk van je situatie: het urinoir zelf en de water- en afvoeraansluitingen, bijvoorbeeld bij nieuwbouw of een verbouwing.
• Optioneel: de Geberit Service Handy voor instellen en uitlezen en de Geberit Clean Handy voor het tijdelijk stopzetten van de spoeling tijdens reiniging.

Controleer dit voor de bestelling

• Is het aanwezige inbouwelement een Geberit systeem voor urinoirbesturing van bouwjaar 2009 of later?
• Zit er al een inbouwset voor urinoirbesturing in de wand, of moet die nog worden geplaatst?
• Is er een 230V-voeding bij het urinoir beschikbaar? Zo niet, dan is een batterij- of pneumatische uitvoering logischer.

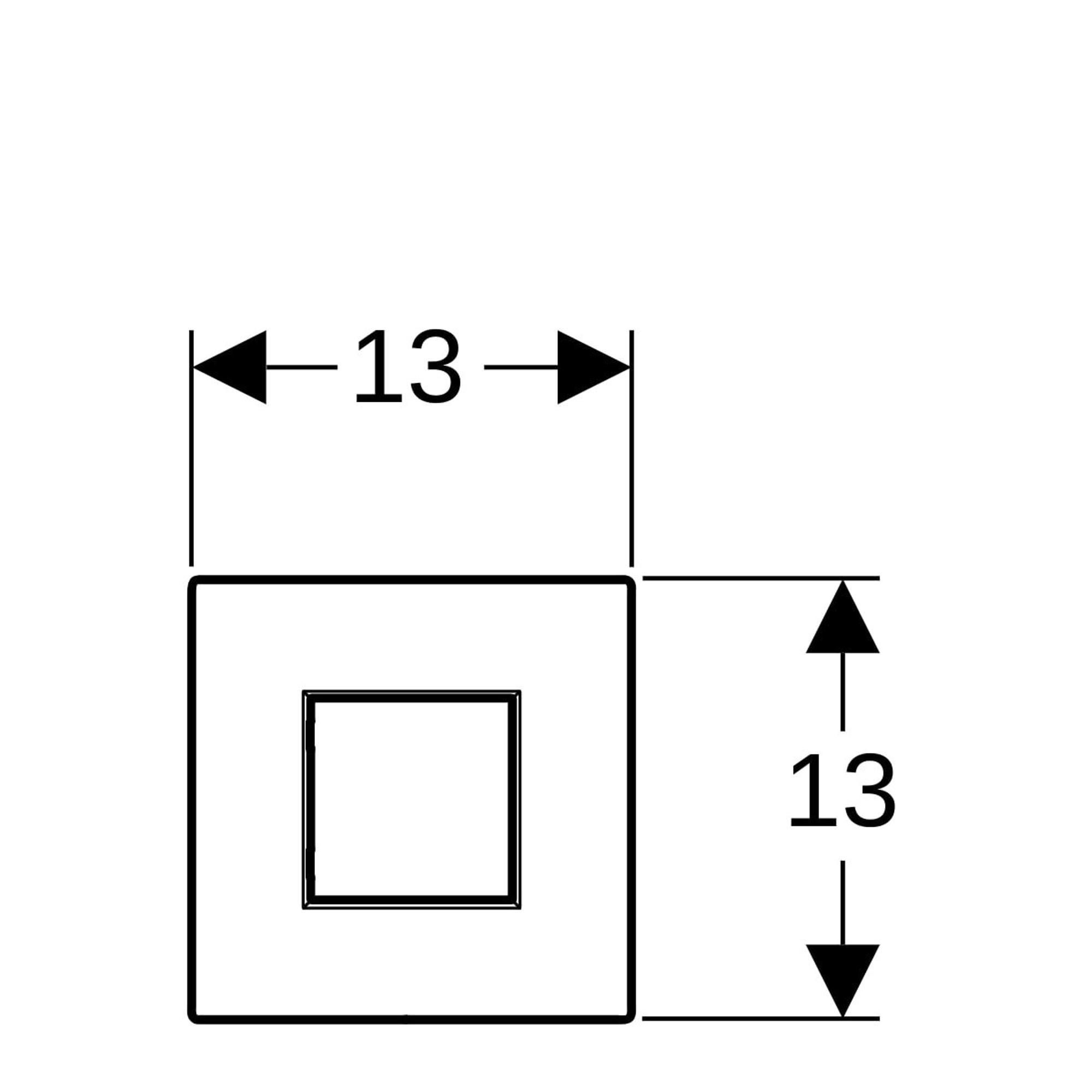

• Sluit de plaatmaat van je huidige inbouwset aan op deze vierkante plaat, zodat de wandopening volledig wordt afgedekt?
• Is de dynamische waterdruk op de aansluiting minimaal 1 bar en de watertemperatuur maximaal 30 °C?
